GPIOを利用してLEDを光らせる

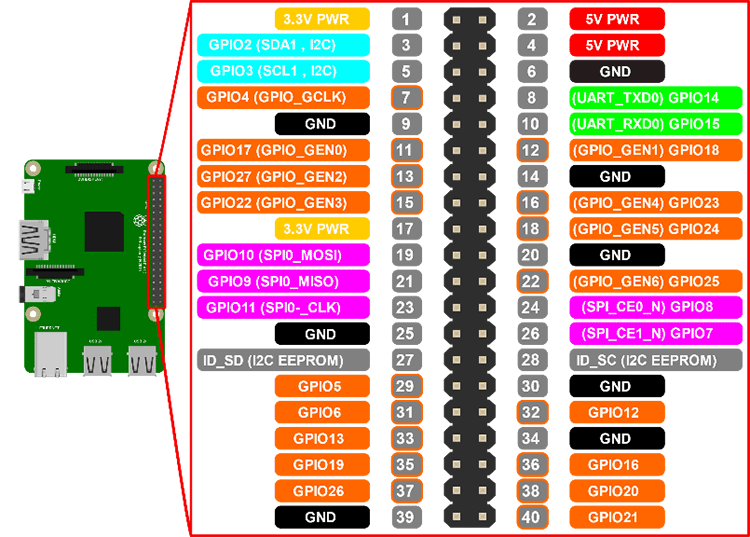

GPIO は様々な電気回路を接続して，プログラムから制御するためのピンです．GPIOxx のピンは基本的には 3.3Vです．

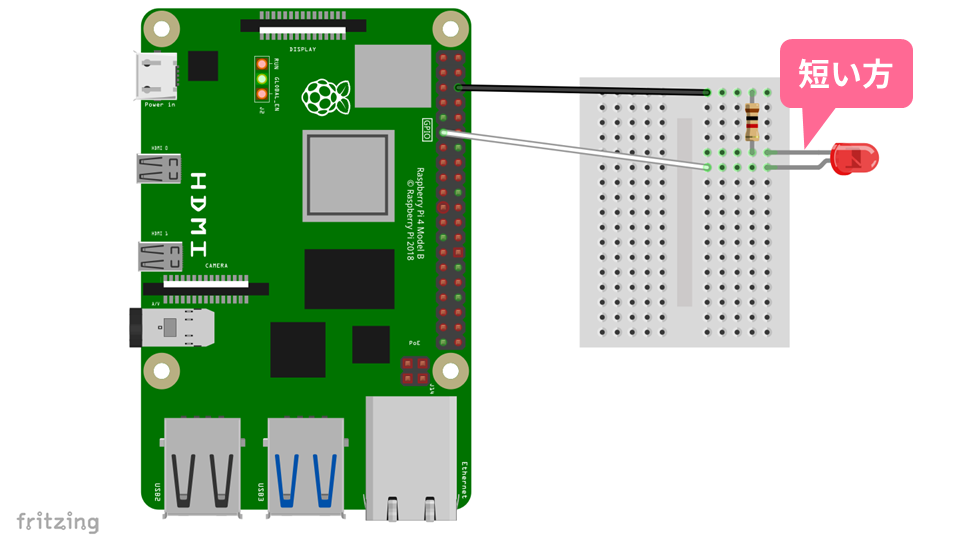

ブレッドボードに図のように抵抗と LED を接続してください．

• (GPIO17) ------> (抵抗) ---------> (LED) --------------> (GND)

のように接続されていれば，場所はどこでもよいです．

LED を点灯させる(1)

以下のpythonプログラムを "test_led.py" として保存してください．editor は pico を使ってください．

pico test_led.py

python のプログラム

import gpiozero
import time

pin = gpiozero.DigitalOutputDevice(pin=17)
try:
    while True:
        pin.on()
        time.sleep(0.2)
        pin.off()
        time.sleep(0.8)
finally:
    pin.close()

デジタル出力は on と off だけ．

その後，以下のコマンドでプログラムを実行してください．

python test_led.py

LED を点灯させる(2)

上記のプログラムでは，GPIO を ON/OFF でしか使っていませんでしたが，PWM を使うことによって，明るさを調節することができます．

PWM（パルス幅変調）出力は、電子回路でよく使われる技術で、電気信号の「オン」と「オフ」の時間を調整することで、電力を制御する方法です。これを使えば、モーターの速度やLEDの明るさなどを調整できます。PWMは、電気の「蛇口」を素早く開けたり閉めたりするようなものです。蛇口を半分の時間だけ開ける（50%デューティサイクル）と、水が半分しか出ません。同様に、PWMで電力を調整することで、出力の強さをコントロールすることができます。

以下のpythonプログラムを "test_led2.py" として保存してください．editor は pico を使ってください．

pico test_led.py

python のプログラム

import gpiozero
import time

pin = gpiozero.PWMOutputDevice(pin=17, frequency=1000)
try:
    while True:
        values = [0.0, 0.1, 0.5, 1.0, 0.5, 0.1]
        for value in values:
            pin.value = value
            time.sleep(1)
finally:
    pin.close()

• value の値は 0 が最小値，1 が最大値になっており，その間で連続的に変化させことができます．
